一、產品型號

產品組成：紅外線感應節水主機一臺，

            電控落水閥一套，

            水箱進水浮球閥一套，

            下水變徑接頭一個，

            強制啟動開關一個，

            沖洗水箱（選用）一個。

二、功能與特點

    節水：有人進入上廁所時，紅外線自動啟動水箱沖洗便池，無人時自動停止。克服了普通虹吸水箱無人時總是幾分鐘沖洗一次的巨大浪費水的缺點，節水率達90%。三個月就可以收回投資。

    衛生：產品采用梯形水箱，沖洗力度大沖洗的干凈。沖水可由感應器自動完成，可不接觸沖水開關，有效避免細菌交叉感染。

    安全特性：感應探頭和主機一體機，安裝簡便，適合不同感應范圍要求。上水型產品可利用原有水箱進行改造。下水型產品不受水壓限制。

    適用場所：學校、廠礦、醫院、監獄、部隊。

三、技術參數

    1 水箱進水口徑：22MM2 水箱下水口徑：65MM

    3 進水適用水壓：0.05mp~0.7mp4 電源電壓：交流220V

    5 電磁閥電壓：直流24V6 感應距離：小于5m

    7 感應角度：橫向180度8 靜態耗電量：8瓦

    9 適用環境溫度1度~45度

四、使用說明

    1 紅外自動控制

    當有人進入廁所使用時，機器進入工作程序，放水沖洗，沖水時間1秒到60秒，可根據水箱大小在主機上自行調節。每沖洗完一箱水需要進滿下一箱水才能再次工作，進水時的主機不工作，休息時間為1到6分鐘，也可在主機上根據使用頻次自行調節。

    2 手動強制按鈕

    當衛生員搞衛生時，或探頭純在感應盲區時，可通過連接備用的強制開關進行沖水，強制開關不受休息時間限制，任何時間按下強制手動開關后，主機自動啟動水箱的電磁閥進行沖洗。

五、簡單故障及維修方法

    當機器出現下列情況時，可能并非機器故障引起的，請先自行排除。

    出水管長流水：

    1 水箱內有異物將落水閥墊片頂起。  排除方法：卸下落水閥清理水箱內的異物。

    2 落水閥排水口邊緣有毛刺。  排除方法：將排水孔的毛刺清理掉，并保證排水口平整。

    3 閥芯未回落。  排除方法：擰下電磁閥頭清理或更換里面的鐵芯或更換電磁閥。

    4 落水閥膠墊老化。  排除方法：更換膠墊或更換落水閥。

    不沖洗：

    1 休息時間未結束。  排除方法：等待休息時間結束或直接按手動強制開關沖洗。

    2 機器感應探頭不感應或不亮燈。  排除方法：更換主機。

    3 磁閥損壞。  排除方法：更換電磁閥。

    水箱從上面冒水

    1 浮球閥損壞。  排除方法：更換進水浮球閥。

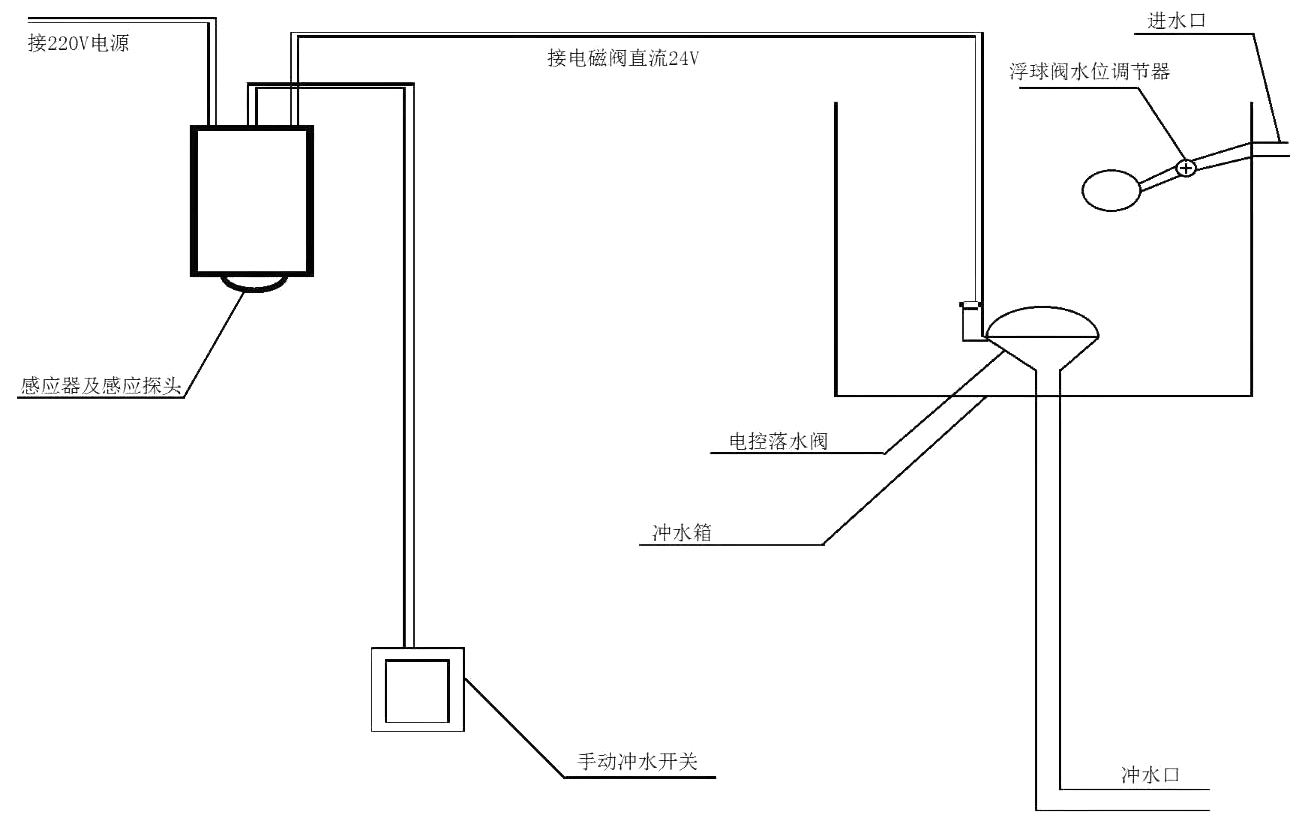

六、安裝示意圖如下。
